klipper断料堵料检测模块

这个断料检测的设计感觉挺好的，不占地方，主要是光电模块是淘宝特别常见的种类，不用改模型。

T站的朋友做的原版模型的链接

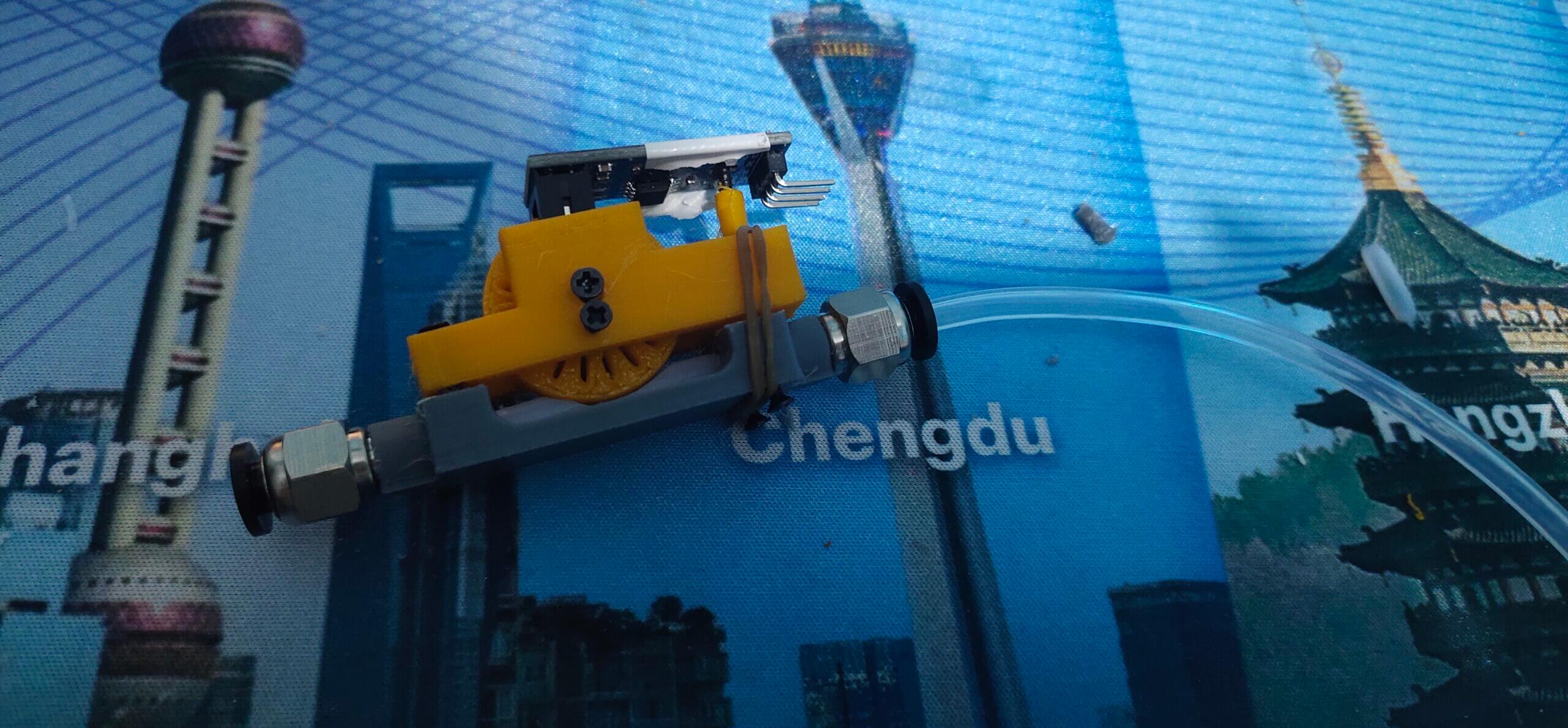

原版是T站的朋友做的，但是原版的两端没有气动接头，不方便接入已有的管路。我改了下原本的文件，并且使用一个皮筋来压紧耗材，不容易打滑，文章最下面可以下载文件~

中间的轴是一个塑料打印杆加上一个MR85zz的小轴承。气动接头使用PC4-M6的，丝口直径6mm。其实还得修改修改，有些地方因为我有一堆自攻螺丝就先凑合了…后面如果再改了我再发吧。

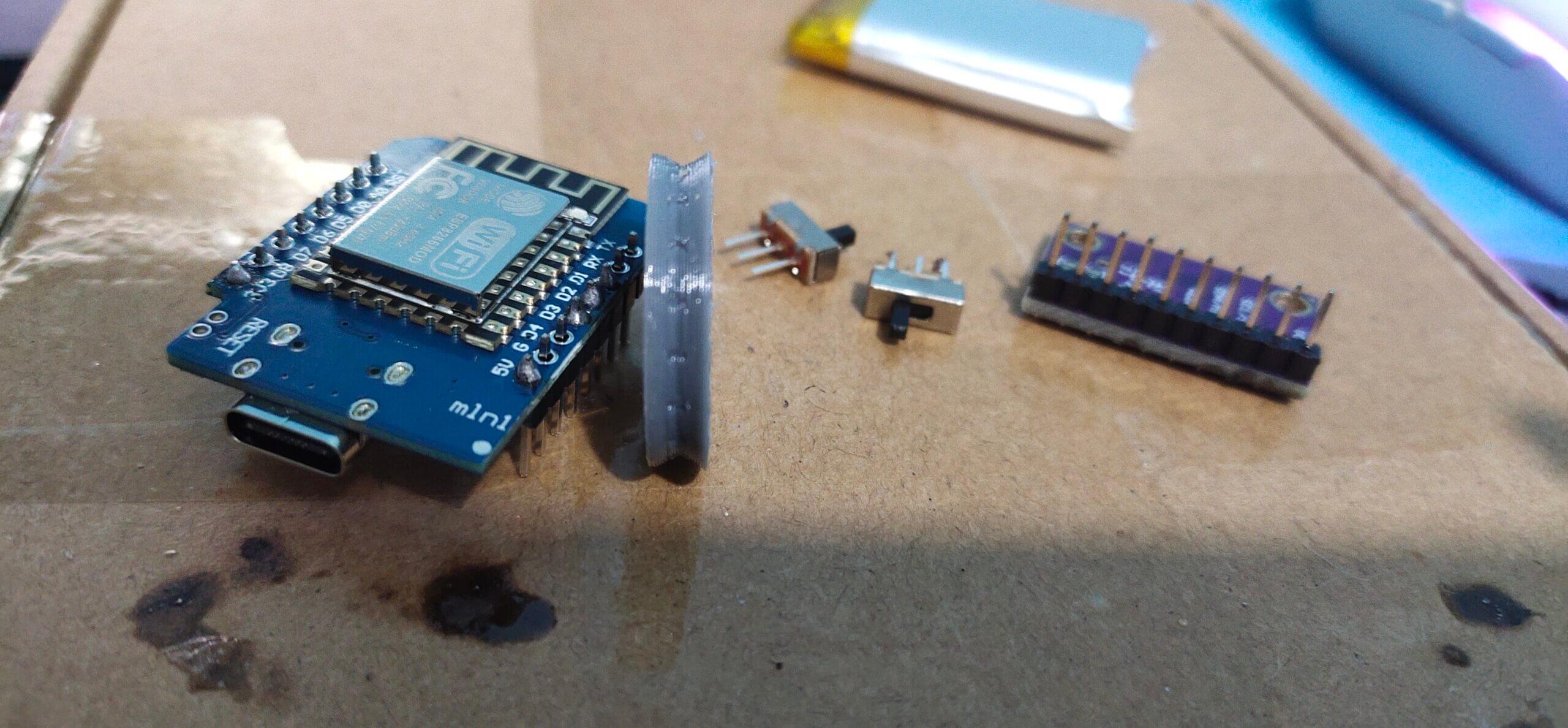

改了一下这个轮子，加了个槽，可以套皮筋进去，虽然还是有点麻烦的，问题不大。文件懒得放了

发一下配置的代码~可以参考

[filament_motion_sensor my_sensor]
detection_length: 7.0
#   触发传感器 switch_pin 引脚状态变化的最小距离。
#   默认为 7 mm。
extruder: extruder
#   该传感器相关联的挤出机。
#   必须提供此参数。
switch_pin: gpio16
pause_on_runout: true
#runout_gcode:
#insert_gcode:
#event_delay:
pause_delay: 3
